R/W 1000

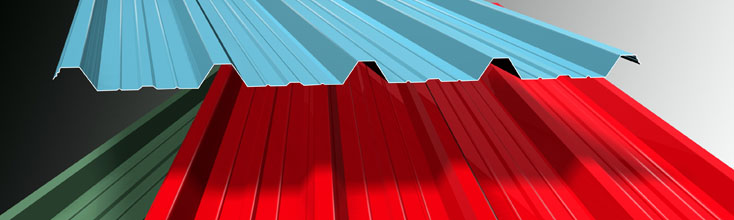

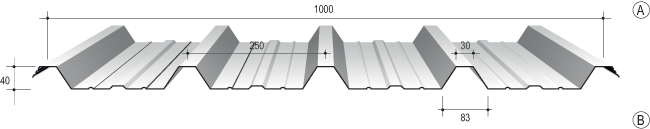

Dimensioni
larghezza mm 1.000
lunghezza a richiesta da produzione in continuo.
Spessore
da mm 0,6 a mm 1,5 - anche non standard su richiesta.
Certificazione EPD (CAM)
Per maggiori informazioni sulla certificazione CAM, contattare l'ufficio tecnico / commerciale.
Materiali
Acciaio zincato, preverniciato o plastificato; acciaio inox, rame:
- acciaio conforme alla Norma UNI EN 10147 tipo Fe E 250 G disponibile semplicemente zincato a caldo con procedimento "sendzimir", zincato preverniciato o plastificato.
- Alluminio lega 3103 H16 conforme alla Norma UNI 9003/3 o secondo UNI 10372 disponibile naturale o preverniciato.
- Acciaio inox AISI 304 finitura 2B conforme alle Norme UNI 10372.
- CORTEN.
- Rame conforme alle Norme UNI EN 1172 - UNI 10372.
Trattamenti protettivi per supporto esterno fornibili a richiesta
preverniciatura poliestere per esterni, poliestere siliconico, PVDF, termoplastica classe A
TABELLA CARICHI
DISTANZA APPOGGI(m)
SPESSORE PANNELLO(mm)
SPESSORE LAMIERA(mm)
MATERIALE
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 1,00 |
1,25 |
1,50 |
1,75 |
2,00 |
2,25 |
2,50 |
2,75 |
3,00 |
3,25 |
3,50 |
3,75 |
|---|
| 0 | ACCIAIO | 0,6 |
772 |
494 |
343 |
243 |
163 |
114 |
83 |
62 |
— |
— |
— |
— |
| 0 | ACCIAIO | 0,7 |
939 |
601 |
417 |
286 |
192 |
134 |
98 |
73 |
56 |
— |
— |
— |
| 0 | ACCIAIO | 0,8 |
1080 |
691 |
480 |
329 |
220 |
155 |
113 |
84 |
65 |
51 |
— |
— |
| 0 | ACCIAIO | 1,0 |
1361 |
871 |
605 |
415 |
278 |
195 |
142 |
106 |
82 |
64 |
51 |
— |
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 1,00 |
1,25 |
1,50 |
1,75 |
2,00 |
2,25 |
2,50 |
2,75 |
3,00 |
3,25 |
3,50 |
3,75 |
|---|
| 0 | ACCIAIO | 0,6 | 941 | 602 | 418 | 307 | 235 | 185 | 150 | 120 | 93 | 73 | — | — |
| 0 | ACCIAIO | 0,7 | 1118 | 716 | 497 | 365 | 279 | 220 | 179 | 142 | 109 | 86 | 68 | — |
| 0 | ACCIAIO | 0,8 | 1297 | 830 | 576 | 423 | 324 | 256 | 207 | 163 | 125 | 98 | 79 | 64 |
| 0 | ACCIAIO | 1,0 | 1659 | 1062 | 737 | 541 | 414 | 327 | 265 | 205 | 158 | 124 | 99 | 81 |
Approfondimenti sul rapporto di prova:
(Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la portata del pannello. Sarà onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori e la qualità di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/o il progettista sono tenuti a specificare spessore, qualità e tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.
* freccia = 1/200 L
