ALFA KING

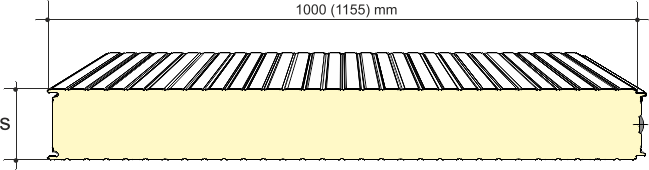

Dimensioni
larghezza mm 1.155
passo utile mm 1.000
lunghezza a richiesta da produzione in continuo.
Spessore standard di poliuretano fuori greca (S)
mm 120 - 150 - 200 pannelli con spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.
Supporto esterno
acciaio FE S250GD zincato, acciao zincato preverniciato o plastificato; acciaio inox.
Isolamento con schiumatura in continuo
Resine poliuretaniche (PUR) o (PIR a richiesta non standard).
Densità al cuore PUR: 39 ±2 Kg/m³
Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)
Trattamenti protettivi per supporto esterno
Fornibili a richiesta preverniciatura poliestere per esterni, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A; applicazione di film plastico in PVC o altri film.
Certificazione EPD (CAM)
Tutta la gamma di pannelli copertura e parete in acciaio e alluminio in PIR, PUR e lane minerali, i pannelli monolamiera e le lamiere grecate in acciaio e alluminio possiede la certificazione EPD di tipo III - EN ISO 14025, risponde ai requisiti di conformità al regolamento edilizia DM 23 giugno 2022, e soddisfa i criteri CAM previsti.
Approfondimenti schiuma PIR
A semplice richiesta è disponibile nella versione con schiuma PIR (poliisocianurato espanso rigido), una particolare struttura polimerica che garantisce eccellenti caratteristiche di comportamento al fuoco. L'intera gamma di pannelli ISOLPACK, è stata certificata in Classe B-s2, d0 presso il CSTB (Francia) e presso il KIT (Germania) in conformità alla norma UNI EN 13823 (SBI)* ove, "B" esprime la quantità di calore prodotto durante i primi 600 secondi del test < 7,5 MJ (miglior valore ottenibile per prodotti schiumati); “s2” rappresenta un ridottissimo sviluppo dei fumi e “d0” indica assoluta assenza di gocce e/o particelle infiammate. Negli ultimi anni, il test SBI è diventato un requisito standard in Europa per il comportamento al fuoco dei materiali per l'edilizia. Il nuovo standard europeo per i pannelli sandwich – UNI EN 14509 - utilizza il sistema SBI ai fini della classificazione al fuoco. In quanto prodotto ISOLPACK consente, unico in Italia, di progettare applicazioni leggere, altamente isolanti con ineguagliati requisiti di reazione al fuoco. In numerosi casi può sostituire il pannello in lana di roccia considerate le sue caratteristiche di reazione al fuoco unite all'elevatissimo potere termoisolante.
TABELLA CARICHI
DISTANZA APPOGGI(m)
SPESSORE PANNELLO(mm)
SPESSORE LAMIERA(mm)
MATERIALE
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 3,00 |
3,50 |
4,00 |
4,50 |
5,00 |
5,50 |
6,00 |
|---|
| 120 | ALLUMINIO | 0,5 + 0,5 |
— |
— |
— |
— |
— |
— |
— |
| 120 | ACCIAIO | 0,5 + 0,5 |
559 |
411 |
315 |
249 |
201 |
161 |
130 |
| 150 | ACCIAIO | 0,5 + 0,5 |
700 |
514 |
393 |
311 |
252 |
208 |
175 |
| 200 | ACCIAIO | 0,5 + 0,5 |
763 |
608 |
525 |
415 |
336 |
278 |
233 |

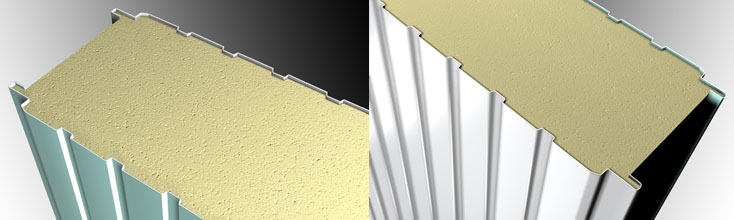

Pannello metallico precoibentato per celle frigo e ambienti a temperatura controllata.

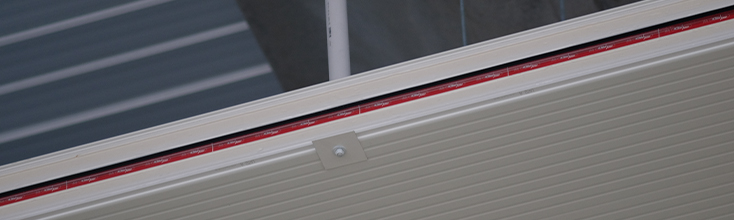

Il giunto per una perfetta coibentazione.
Alfa King è il pannello sandwich che rivoluziona il modo di concepire i sistemi per la realizzazione di celle frigo e ambienti ad atmosfera controllata. Il punto di forza dell’innovativo brevetto di Alfa King è caratterizzato da un duplice livello di guarnizioni, per garantire una totale tenuta stagna.

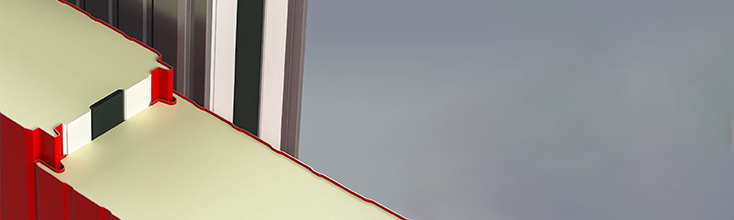

Il sistema principale delle guarnizioni è dato da un nastro cavo in EPDM allocato all’interno del giunto del pannello attraverso un processo in continuo. Si tratta di un materiale elastico, usato nell’industria automobilistica per la realizzazione di guarnizioni applicate ad aperture e finestrature, particolarmente resistente agli agenti chimici e che mantiene inalterate le sue caratteristiche di flessibilità anche a basse temperature. Questa soluzione consente prestazioni di isolamento termico e barriera al vapore superiori ad ogni altro sistema ad oggi conosciuto per la giunzione a secco tra pannelli.
Il secondo livello di tenuta è dato dal sigillante poliuretanico monocomponente tixotropico (o altro sigillante siliconico) posato in opera. Questa ulteriore garanzia consente di raggiungere il massimo livello di tenuta all’aria.
Ve lo vogliamo dimostrare.
Metteremo ora alla prova il nostro Alfa King accoppiandolo a secco.
Buona visione!
LE APPLICAZIONI

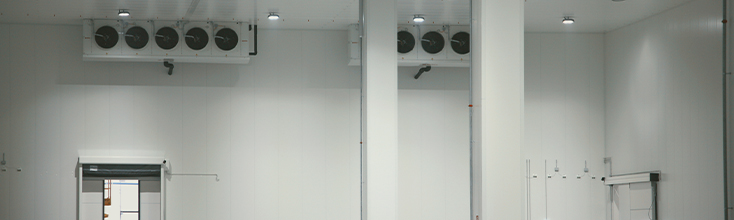

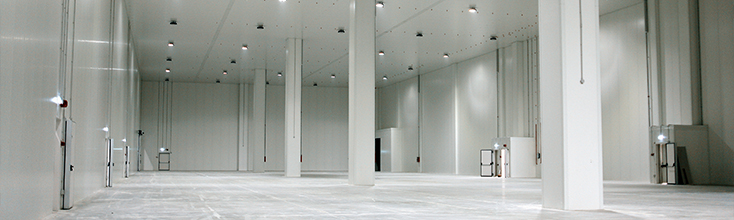

Alfa King per ambienti ad atmosfera controllata e celle frigorifere.
Le celle frigo a temperatura normale mantengono i prodotti a temperature tra -5°C e +15°C e garantiscono il mantenimento costante della temperatura e livelli di umidità contenuti, per questo trovano largo impiego nel settore agroalimentare.
I pannelli sandwich progettati per questo tipo di ambienti devono garantire ottime performance di isolamento termico, in quanto il vapore condiziona in maniera significativa la qualità del prodotto immagazzinato. Un’efficiente tenuta e l’assenza di ponti termici sono le condizioni indispensabili per mantenere condizioni uniformi sui prodotti conservati.
Fattori chiave per la progettazione e realizzazione delle custodie delle celle frigo a bassa temperatura (-24° C – 0° C) sono la sigillatura efficace dei giunti esterni e l’uso di finiture resistenti alla penetrazione dell’umidità e alla formazione di muffe tossiche o batteriche.
Le spese energetiche sostenute per il funzionamento delle celle frigo rappresentano una parte significativa dei costi complessivi della catena del freddo. I pannelli Alfa King, con le loro elevate prestazioni in termini di isolamento e tenuta all’aria e gli eccezionali standard di efficienza energetica, possono ridurre al minimo il consumo di energia e i costi operativi.
Alfa King per le sale di lavorazione e conservazione dei prodotti alimentari acidi.
Negli stabilimenti lattiero-caseari, nei macelli e dove vengono lavorati alimenti di origine animale, grande importanza deve essere attribuita alla scelta dei rivestimenti metallici di pareti e soffitti, al fine di garantire la qualità del prodotto e il rispetto degli standard igienici, ed evitare ogni rischio di contaminazione. In tali ambienti, caratterizzati da condizioni termicamente e igienicamente complesse, i pannelli Alfa King con rivestimento in inox sono da considerarsi la migliore soluzione per resistere agli effetti aggressivi dell’acido del latte e delle sostanze organiche.
Alfa King soddisfa le normative igienico-sanitarie di riferimento perché garantisce la totale resistenza alle muffe, è facile da installare, grazie al sistema maschio/femmina con guarnizione integrata, non prevede l’uso dei profili d’unione e resiste alla corrosione causata dalla maggior parte dei prodotti chimici usati per la pulizia profonda.
Alfa King per gli ambienti a riduzione di ossigeno.
Per tutte quelle applicazioni in cui, tramite riduzione di ossigeno, si desidera azzerare il rischio di incendio. La nuova tendenza in ambito di sicurezza e prevenzione vede la costruzione di magazzini intensivi nei quali, al posto dei dispositivi di protezione antincendio (o in aggiunta ad essi), vengono installati impianti di prevenzione, ovvero sistemi che mantengono all’interno dell’ambiente un’atmosfera sottoossigenata.
Le applicazioni sono moltissime.
Alcuni esempi:
• Archivi
• IT e cabine elettriche
• Magazzini automatizzati
• Aree di stoccaggio di materiali pericolosi
Il pannello Alfa King garantisce l’assoluta impermeabilità all’aria, mantenendo stabili i parametri all’interno degli ambienti coinvolti.
Alfa King per cleanrooms a pressione positiva e negativa.
Le cleanrooms - a pressione positiva o negativa - sono ambienti in cui i parametri micro ambientali, la contaminazione particellare inerte e microbiologica, sono rigidamente controllati, per garantire la sterilità dei prodotti lavorati e la sicurezza degli operatori.
Comunemente utilizzate in ambiti alimentari, biologici e sanitari, trovano oggi sempre maggiore applicazione (camere di isolamento, laboratori o unità polivalenti destinate anche al contenimento e alla cura del Covid-19).
Alfa King è il prodotto ideale per la realizzazione di camere bianche farmaceutiche, biotecnologiche, ospedaliere o industriali. Nella versione liscia, e attraverso un montaggio accurato che preveda la complanarità delle superfici e la non porosità - condizioni che contrastano la formazione di batteri e assicurano la massima sterilità - coniuga isolamento, semplicità di pulizia, resistenza all’aggressione degli agenti decontaminanti, flessibilità e semplicità di montaggio.
I PLUS
 |
Perfetta ermeticità: il sistema può raggiungere una tenuta all’acqua fino a 1350 Pa e all’aria fino a 500 Pa. I test effettuati dimostrano che anche con l’accoppiamento a secco Alfa King garantisce l’impermeabilità all’acqua e all’aria, mentre gli altri sistemi presi in esame, accoppiati a secco, evidenziano passaggio di acqua tra i 30" e i 120" dall’inizio del test. |
|
|
Alta qualità costruttiva, prestazioni termiche eccellenti (Lambda = 0,020 W/(mK)), elevata resistenza strutturale, ottime caratteristiche di reazione e resistenza al fuoco e garanzia di igiene. |
|
|
Testati secondo i più recenti standard europei e conformi a regolamenti e legislazioni nazionali e internazionali in materia. |
|
|
Adattabilità ad ogni tipo di applicazione: costruzione e rifacimento di strutture in acciaio, calcestruzzo armato, cemento armato precompresso e ristrutturazione di edifici realizzati con sistemi tradizionali. |
|
|
Modularità e semplicità di installazione. |
|
|
Una gamma completa di accessori: profli sanitari, viti di fissaggio, porte termiche e valvole di compensazione. |
|
|
Acciai preverniciati in grado di rispondere ai criteri più rigorosi sul piano delle performance e del rispetto dell’ambiente richiesti dai progettisti. |
|
|
Riciclabilità alla fine dell’uso dell’edificio (EPD certification). |
