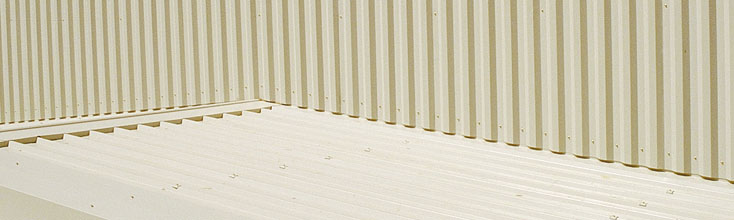

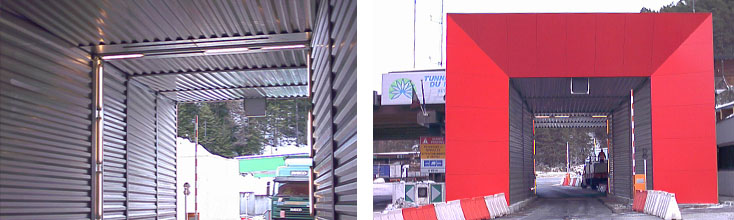

E/P 3000
Dimensioni

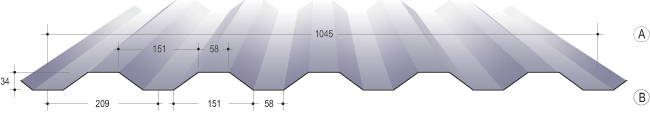

larghezza mm 1045.
lunghezza a richiesta da produzione in continuo.
Spessore
da mm 0,6 a mm 1,5 - anche non standard su richiesta.
Certificazione EPD (CAM)
Per maggiori informazioni sulla certificazione CAM, contattare l'ufficio tecnico / commerciale.
Materiali
Acciaio zincato, preverniciato o plastificato; acciaio inox, rame:
- acciaio conforme alla Norma UNI EN 10147 tipo Fe E 250 G disponibile semplicemente zincato a caldo con procedimento "sendzimir", zincato preverniciato o plastificato.
- Alluminio lega 3103 H16 conforme alla Norma UNI 9003/3 o secondo UNI 10372 disponibile naturale o preverniciato.
- Acciaio inox AISI 304 finitura 2B conforme alle Norme UNI 10372.
- CORTEN.
- Rame conforme alle Norme UNI EN 1172 - UNI 10372.
Trattamenti protettivi per supporto esterno fornibili a richiesta
preverniciatura poliestere per esterni, poliestere siliconico, PVDF, termoplastica classe A
TABELLA CARICHI
DISTANZA APPOGGI(m)
SPESSORE PANNELLO(mm)
SPESSORE LAMIERA(mm)
MATERIALE
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 1,00 |
1,25 |
1,50 |
1,75 |
2,00 |
2,25 |
2,50 |
2,75 |
3,00 |
3,25 |
3,50 |
|---|
| 0 | ACCIAIO | 0,6 |
701 |
449 |
268 |
168 |
113 |
79 |
57 |
— |
— |
— |
— |
| 0 | ACCIAIO | 0,7 |
872 |
558 |
328 |
206 |
138 |
97 |
70 |
53 |
— |
— |
— |
| 0 | ACCIAIO | 0,8 |
1053 |
673 |
389 |
245 |
164 |
115 |
84 |
63 |
— |
— |
— |
| 0 | ACCIAIO | 1,0 |
1442 |
894 |
517 |
325 |
218 |
153 |
111 |
83 |
64 |
— |
— |
| 0 | ACCIAIO | 1,2 |
1858 |
1119 |
647 |
407 |
273 |
191 |
139 |
105 |
80 |
63 |
— |
| 0 | ACCIAIO | 1,5 |
2502 |
1406 |
813 |
512 |
343 |
241 |
175 |
132 |
101 |
80 |
— |
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 1,00 |
1,25 |
1,50 |
1,75 |
2,00 |
2,25 |
2,50 |
2,75 |
3,00 |
3,25 |
3,50 |
|---|
| 0 | ACCIAIO | 0,6 | 970 | 621 | 431 | 316 | 214 | 150 | 109 | 82 | 63 | — | — |
| 0 | ACCIAIO | 0,7 | 1210 | 774 | 537 | 391 | 262 | 184 | 134 | 100 | 77 | 61 | — |
| 0 | ACCIAIO | 0,8 | 1465 | 937 | 651 | 464 | 311 | 218 | 159 | 119 | 92 | 72 | 58 |
| 0 | ACCIAIO | 1,0 | 2010 | 1286 | 893 | 617 | 413 | 290 | 211 | 159 | 122 | 96 | 77 |
| 0 | ACCIAIO | 1,2 | 2457 | 1572 | 1092 | 772 | 517 | 363 | 264 | 199 | 153 | 120 | 96 |
| 0 | ACCIAIO | 1,5 | 3127 | 2001 | 1390 | 970 | 650 | 456 | 332 | 250 | 192 | 151 | 121 |
Approfondimenti sul rapporto di prova:
(Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la portata del pannello. Sarà onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori e la qualità di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/o il progettista sono tenuti a specificare spessore, qualità e tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.
* freccia = 1/200 L
